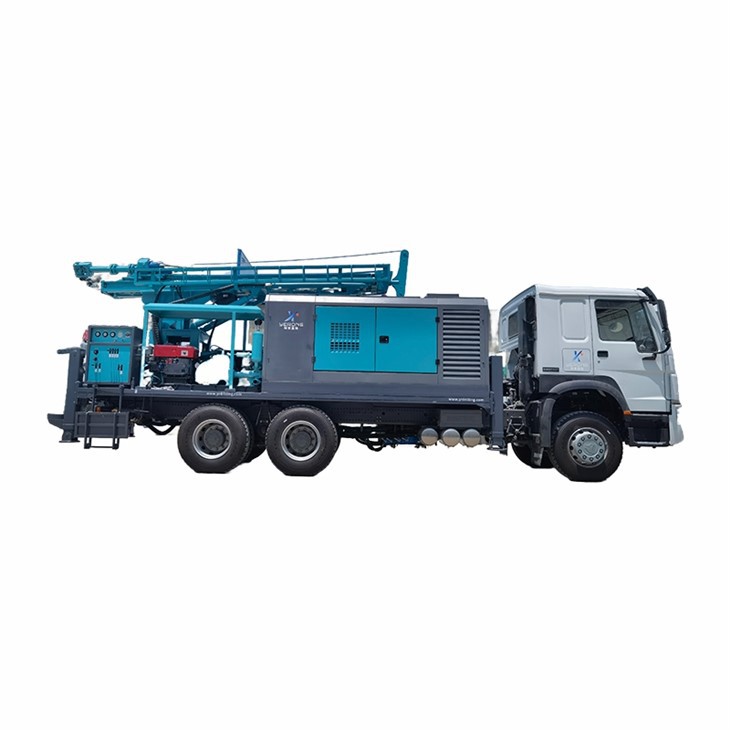

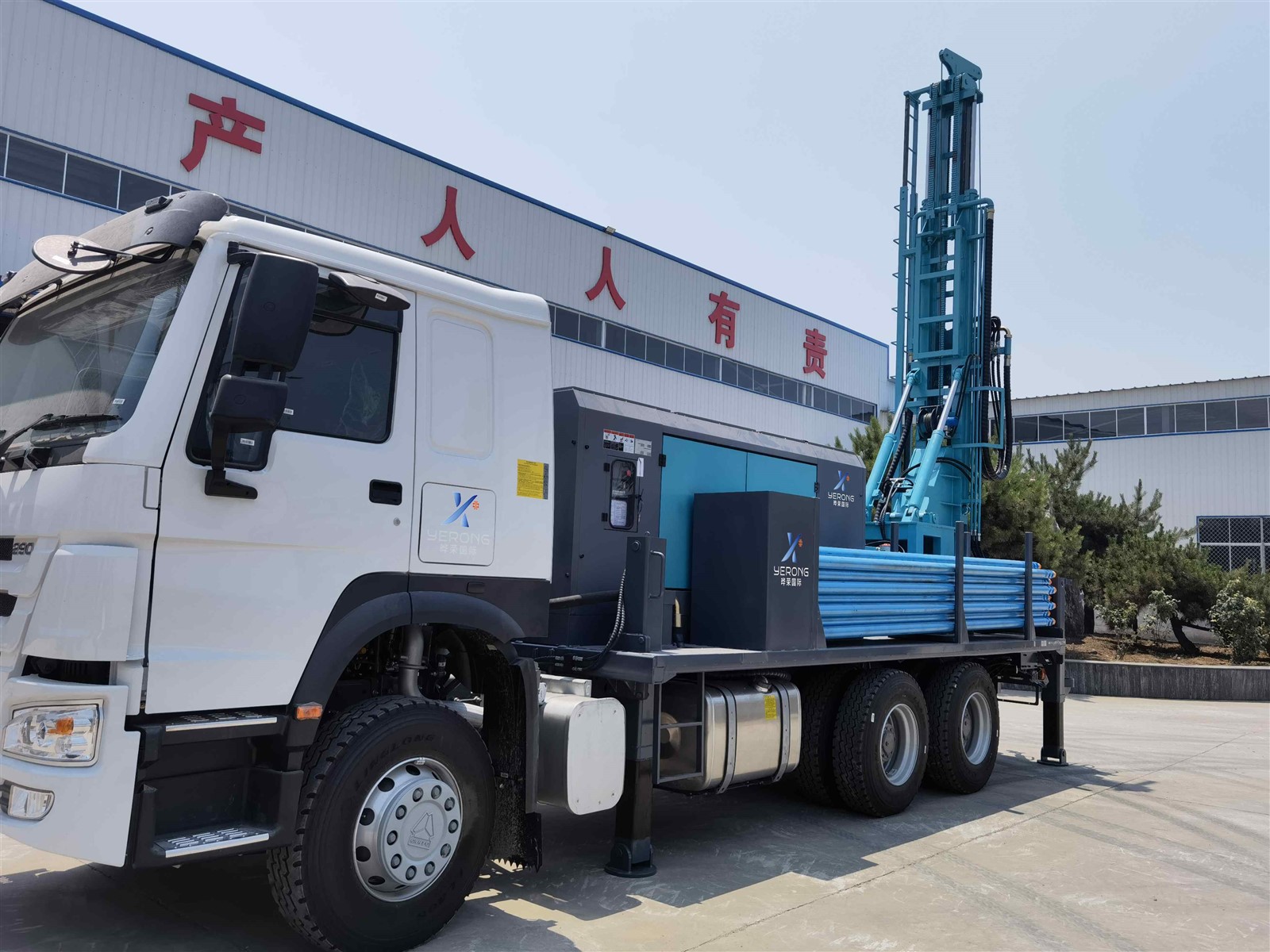

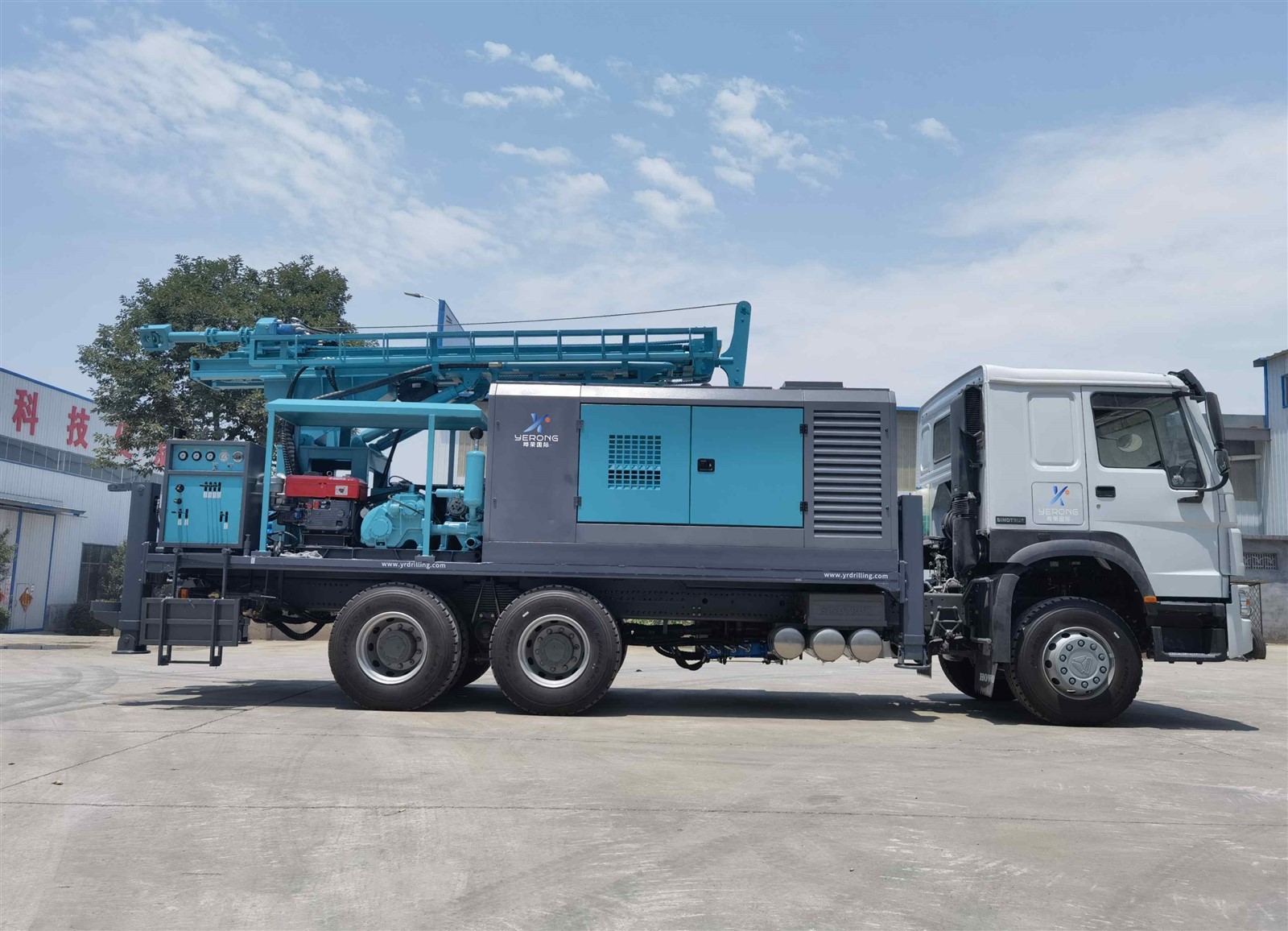

YRT-250 वाहन{{3}माउंटेड वॉटर वेल ड्रिलिंग रिग एक नए SINO HOWO ट्रक चेसिस का उपयोग करता है और 22 बार दो {{4}स्टेज कम्प्रेशन हाई-प्रेशर एयर कंप्रेसर से सुसज्जित है। इसकी उठाने की शक्ति 17 टन तक पहुंच सकती है, और यह अधिकतम 250 मीटर की गहराई तक पानी के कुएं खोद सकती है।

उत्पाद परिचय

आवेदन: पानी के कुएं खोदें

क्षमता

छेद का व्यास: 140 – 325 मिमी (51/2″ – 13″)

अधिकतम गहराई: 250 मीटर @ 203 मिमी (8″) व्यास

ड्रिलिंग विधि: डीटीएच और रोटरी ड्रिलिंग

मुख्य प्रस्तावकर्ता

विकल्प 1: पीटीओ सिस्टम का उपयोग करें और हाइड्रोलिक सिस्टम को चलाने के लिए ट्रक इंजन (290एचपी/336एचपी/371एचपी) से बिजली लेने के लिए ट्रांसफर गियरबॉक्स का उपयोग करें।

विकल्प 2: ड्रिलिंग रिग के व्यक्तिगत कॉन्फ़िगरेशन के लिए 75kw डीजल इंजन का उपयोग करें।

प्लेटफार्म संरचना

भारी I और C सेक्शन वेल्डेड स्टील संरचना 5 मिमी चेकर्ड प्लेट से ढकी हुई है

मस्त सभा

कंपाउंड ड्रिल बूम को डबल ऑयल सिलेंडर द्वारा उठाया जाता है, जिससे उठाने की शक्ति बढ़ जाती है और परिवहन का आकार कम हो जाता है।

मस्तूल की कुल लंबाई: 8000 मिमी

रोटरी हेड ट्रैवल: 6600 मिमी

रॉड हैंडलिंग: 6 मी

सेंट्रलाइज़र ओपनिंग: 14″ (355मिमी)

मस्तूल उठाने वाला सिलेंडर :

मस्तूल को डबल हाइड्रोलिक सिलेंडर द्वारा उठाया और उतारा जाता है

फ़ीड प्रणाली

1:3 रोप रीविंग सिस्टम के साथ 1 एक्स डबल एक्टिंग हाइड्रोलिक सिलेंडर

पुल अप बल: 17 टन

पुल डाउन फोर्स: 10 - 110 टॉम

ऊपर खींचने की गति: 25 मीटर/मिनट

नीचे खींचने की गति: 30 मीटर/मिनट

रोटरी हेड असेंबली

स्पर गियर रिडक्शन के साथ स्वतः विकसित फैब्रिकेटेड स्टील बॉडी

और तेल स्नान स्नेहन, दोहरी हाइड्रोलिक मोटर्स द्वारा संचालित।

अधिकतम टॉर्क: 6000 एनएम

घूर्णन गति: 66 - 135 आरपीएम ठीक नियंत्रित

जलगति विज्ञान

फ़ीड और रोटेशन के लिए 2 x निश्चित विस्थापन पंप

मड पंप के लिए 1 एक्स निश्चित विस्थापन पंप

हाइड्रोलिक कूलर, सहायक संचालन और माइक्रो फीड के लिए 3 एक्स फिक्स्ड विस्थापन पंप।

अधिकतम सिस्टम दबाव: 2900 पीएसआई (200 बार)

हाइड्रोलिक ऑयल कूलर: 70 जीपीएम

हाइड्रोलिक टैंक क्षमता: 600 लीटर

कंट्रोल पैनल

सभी आवश्यक गेज, नियंत्रण प्रणाली और आपातकालीन स्विच के साथ ड्रिल टेबल के सुविधाजनक दृश्य के लिए उपकरण के पीछे के छोर पर केंद्रीकृत नियंत्रण पैनल है। कंट्रोल पैनल की सुरक्षा के लिए लॉकिंग की व्यवस्था की गई है।

ब्रेकआउट रिंच

हेवी ड्यूटी टेलीस्कोपिक गाइड के साथ त्वरित सेटिंग और लेवलिंग जैक लेवलिंग के लिए 4 एक्स हाइड्रोलिक लेवलिंग जैक प्रदान किए जाते हैं। भार सहने की पर्याप्त क्षमता के साथ सुरक्षा के लिए लॉकिंग चेक वाल्व।
